TRIBOLOGY(마찰,마모,윤활시험분석기)
접촉형상에 따른 모델
일본 Shinto사 Heidon
|
|
||||||||||||||||||||||||||
|
영국 Phioenix사(=구 Cameron Plint)사의
용도에 따른 다양하고 가혹한 시험환경의
마찰마모윤활 시험기
아래 모델번호와 이름에 클릭 하시면은 상세 정보 검색 가능 합니다.
엔진부품, 피스톤링 라이너, 밸브 등 1,000도씨 고온 고속 왕복형 전용 마찰마모윤활
시험기
용도:Test Bath 2개의
왕복형으로 엔진부품 전용 시험기, 엔진부품 중, 피스톤 링 라이너, 밸브 전용시험 홀더 장착,
소재시험용 POINT/LINE/AREA 접촉 시편 홀더,
1,000도씨 가열 장치 기본,

밸브와 밸브 시트가 접촉할 때 충격을 받아 밸브 시트가 점점 마모되는 현상을 시험분석
바우덴-레벤 타입 마찰력 마모 시험기 : 2500N 고하중, 280mm 긴마찰거리, 저속 100mm/sec 이하 제어
타입
용도:신발고무소재 탄성소재,
철판위 복합소재 코팅등의 저속 장거리 마찰마모시험기,

엔진 피스톤 링/라이너간의 두가지 시험: 초고속 소재 시험--->한방향 선속도 18m/sec, 왕복형 시험 25Hz 용도:독일 다임러사에서 초고속 피스톤 링/라이너 소재의 마찰마모윤활특성 시험으로 공동 개발, 피스톤 링과 라이너 시편제작 없이 동일 부품 그대로 시험기에 적용 가능. 왕복형 시험으로 경계, 혼합윤활 시험도 가능. 한 방향 초고속 시험 환경을 조성 가능 Ring On Ring/Block On Ring 타입 마찰마모윤활 시험기 (ASTM G 77 and ISO/DIS 7148-2. ) 용도:Sliding및 구름마찰비율조절가능. 다목적 마찰마모,PV Diagram,기어와,감속기,변속기, 오일 윤활유,롤러베어링, 압연공정( Rolling Mill)의 표면처리시험 아래에 고하중, 고속, 자동형, 피로 시험 장치 있습니다. TE72/TE73/TE74/RFC1
PCS사의 Ball on Disc 타입시험방식의 Spin, Skew 현상 오류를 제거한 TRACTON 시험 방식 용도: 기어유, 윤활유의 Traction Coefficient 특성 분석, 혼합윤활,탄성유체윤활특성분석, 기어표면처리, 스퍼 기어등 시험. Traction 견인력 측정 연료유의 윤활 및 마찰 특성 평가 (비유황 연료유 개발, BOCLY 타입) 세계표준 시험 규격 2가지 수행 : ball on cylinder (BOCLE type), cylinder on cylinder (TAFLE type by Shell Reserch), Crossed cylinder contact (Brugger and Reichert type) configurations. HFFR 시험은 아래 모델 TE77, TE80등 가능합니다.
고압 환경의 회전식 마모 시험기, 핀온디스크 타입
특징: 고압공기와 가스압력(High Pressreu) 시험 환경. 에어컨에 사용되는 COMPRESSOR의 냉매제와 압축기 내부 부품간의 윤할 특성과 마찰마멸 특성 시험 전용기 압력 : 최대 15MPa
마찰회전속도: 최대 2,000rpm(옵션 최대
10,000rpm) 하중: 5,000N(=500kg)
연마성 마모시험 및 마찰력 측정기 (모래 VS 다양한 원형 재질간의 마찰 마모 시험) 모래,연마재 VS 스틸 혹은 러버 재질의 원통형간의 마찰마모 특성 측정. 표준시험 규격 (ASTM G 65/ASTM G105/ASTM B611) 시험 수행 합니다.
마이크로 마모 & 마찰력 시험기
용도 : 박막과 후막혹은 모재를 저하중(0.05~5N)으로 2/3Body
Abrasion 시험 및 실시간 마찰계수
측정 가능. 코팅접착력 평가 가능. 최신 유럽의
시험방식. 코팅 두께 간접 측정
용도 : 중고하중 25~1,000N 공압자동식/저하중 5~100N 추를 올리는 Dead
Weight방식--가장이상적인 하중제어 방식임.
3,000rpm 고속옵션, 400도씨와 750도씨 고온 가열
옵션, 윤활챔버및,
Annulus Disk와 왕복동식 시험지그.
윤활막및 산화막형성 시험센서 장착및 기본 실시간 마모량
측정센서장착.
Air Partcile Erosion Test
Rig (공기침식마멸시험기)
고하중 Two Roller타입(=Twin Disk 타입)
마찰시험기 (미끄럼 VS 구름 비율 제어)
용도: 선택사양 저~고 하중제어, 저~초고속 제어, 미끄럼 &구름 비율 조절 가능 자동변속기,변속기오일, 기어 재질 표면처리, 감속기, 기어윤활, Rail & Wheel 접점, 구름베어링(Roller Bearing), 캠 샤프트, 압연기(Rolling Mill) 시험 ---> 탄성유체윤활, 피로수명, Scuffing, Pitting, 헤르쯔 접촉 응력 (Hertzina contact), 박리마모 (Delamination Wear), 견인력 계수(Traction Coefficent), Spin(기어 공 회전), White Etching Layer(WEL은 철도 레일과 휠 상호접촉면에서, 급가속 급정지의 현상이 계속적으로 발생하면서 표면에 피로가 누적되어 발생되는 표면 층을 의미한다). 옵션--저어널베어링 시험치구 장착 가능. 시편장착 방법/ 샘플 롤러 크기/최대속도/최대하중/최대 토오크 옵션에 따라 따라 가격차이가 있습니다 —>TE72, TE73, TE74 RCF2
샘플 롤러의 장착 방법 아래 2종류 Overhung - Facing--> (롤러시편에서 모터쪽으로 베어링이 한개만 장착되어, 롤러시편 교체가 매우 편하다) Fully Supported--> (롤러시편 앞뒤로 베어링이 장착되어 고하중 적용 시험에 시험기 축의 안정성이 확보 된다. 단점은 롤러 시편 교체시 앞뒤의 베어링 2개를 같이 교체해야 함으로 시편 탈부착이 다소 불편하다)
탄성재질, 고무 류 마찰계수 측정기
UHV 초고진공 환경의 왕복형 마찰마모윤활시험기 (진공환경:Atmospheric to 100 Picobar (10-5 Pa) ) -35도~150도씨 온도제어, 전자동 시험 환경 제어.
(왕복동식 전용 마찰마모윤활 시험기—엔진/피스톤 링 라이너/Gear Tooth/Cam
Tappet Valve )
특징: 왕복동식 마찰마모윤활시험기로서 전세계 출시된 제품중 가장
지명도가 높으며, 매우 다양한 추가시험치구
가 있음. 마찰속도 제어가 광범위 합니다. : 0.01~50Hz(기본:2.5~50Hz), 옵션
100Hz
STROKE: 0~25mm
하중: 2~1,000N
온도: 1,000도씨까지(기본:600도씨)
표준시험방식:ASTM G 133/95: Standard Test
Method for Linearly Reciprocating Ball on Flat
Sliding Wear", which addresses the dry and lubricated wear
of ceramics, metals and ceramic composites.
ASTM
G181: Friction Test of Piston Ring and Cylinder Liner Material under
Lurbicated Condition ASTM
D5706: Standard Test Method for Measuring Friction and Wear Properties
of
Lubricating Grease Using a High Frequency Linear-Oscillating Test
Machine
ASTM
D5707: Standard Test Method for Determining Extreme Pressure
Properties
of Lubricating Grease Using a High Frequency Linear-Oscillating
Test Machine
ISO/DIN
12156-2: Diesel Fuel Lubricity - Performance Requirement Test Method
for Assessing Fuel Lubricity
ASTM
D6079: Standard Test Method for Evaluating Lubricity of Diesel Fuels
by the High-Frequency Reciprocating Rig (HFRR)
금속,세라믹등의 소재개발용 및 윤활제,그리스유등의 극압,내마모
특성 평가를 정밀하게 수행하며,
Bounday/Mixed 윤활막형성및 산화막
형성,Piston/Ring Liner 등의 엔진Components의 시험과 미끄럼-구름(Slide-Roll)
시험이 필요한 Gear Tooth, Cam &
Tappet Valve(Follwer),
마찰마모거동특성과, Stick-Slip, Pin on disc
회전식 마찰특성시험등 이외에도 매우 다양한 시험치구가 설계되어
있다. SRV에 비하여 매우 정밀하고 다양한 시험과 Long
Stroke시험이 가능하다. HFRR시험가능.
2009년 DME(Dimethyl Ether) 고압윤활성 시험
챔버 개발.
다양한 축 방향 마찰운동 확장형 마찰력 측정기 Stick Slip 시험 가능
HFRR시험기,ASTM D6079, ISO/DIS
12156-2)
용도 : 왕복동형, 디이젤유의 친환형성 평가, Fuel Lubricity Test,
ASTM D6079,
Two Test Station, 옵션으로 시험환경 온도와 습도
독립적제어 장치

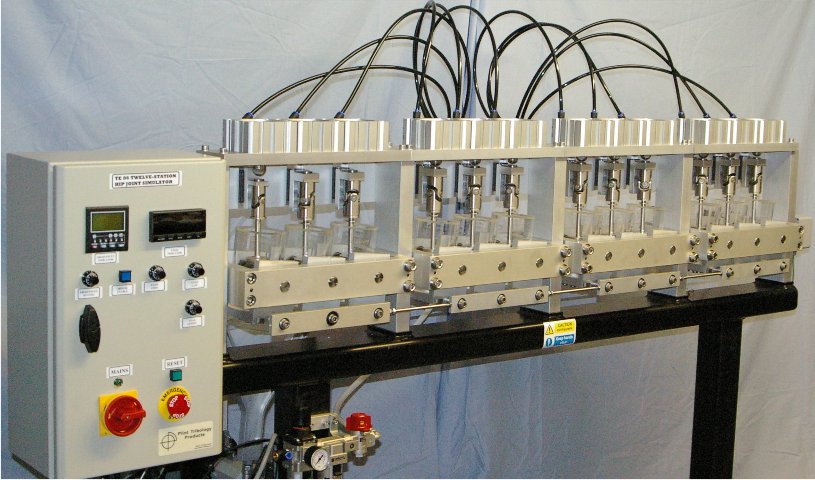

인공관절 Hip Joint 혼합윤활에서의 내구성/내마모 특성 실차 모의 시험기 특징:인체공학전문가 Dr.Vessa Saikko(Helsinki University)와 기술 제휴하여 제작, UHMWPE(초고밀도 폴리에틸렌컵) 등의 재질에 대하여, 엉덩이관절(비구컵과 대퇴부관절헤드)의 실제 샘플모양의 내마모시험기. 공압식 하중제어로, 시험 샘플당 2,000N OR 3,000N 의 고하중 제어로 빠른 시험. 옵션에 따라, 6Station, 12Station 동시시험으로 경비및 시험시간 절약 가능. 속도—> 1.27 Hz (with 60 Hz supply), 하중—> 3 kN (6 station) or 2 kN (12 station)

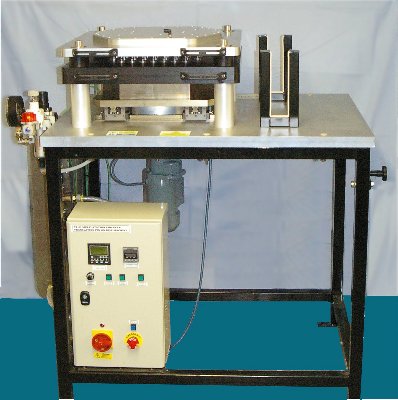

인공관절 Hip,Knee 관절시험용 회전식 핀온디스크 내구성/내마모 특성 시험기 --50개 OR 100개의 샘플 동시 시험 특징:인체공학전문가 Dr.Vessa Saikko(Helsinki University)와 기술제휴하여 제작, UHMWPE(초고밀도 폴리에틸렌컵) 재질 시험, 옵션에 따라, 50Station, 100Station 동시시험으로 동일한 시험환경에서, 소재를 각각 다르게 하였을 때 발생되는, 내구성/내마모 특성을 빠른 시간에 비교 분석 할 수 있다. 상부시편 핀의 디스크 접촉하는 면이 원형/타원형/일직선 모양의 마찰궤도를 만들어 시험 할 수 있다. 속도—> 0.8 to 1.2 Hz, 하중—> 71 N @ 4.25 bar air pressure This orbital motion following a circular or elliptical path is similar to that generated in multi-axis hip joint simulators and produces wear that correlates well with these types of device and with in vivo behaviour. Typically, for tests with a UHMWPE pin loaded against the Co/Cr disc, the wear is confined exclusively to the pin, with well-rounded PE debris generated, with a size range of 0.1 to 1.0 microns, with the majority of particles of 0.25 microns diameter.
인체 내 Hip,Knee 관절의 경계윤활 특성에 따른 마찰력/마찰계수 측정분석기 —점도X마찰속도/접촉압력 변화에 따른 STRIBECK CURVE 특성 곡선 분석) 특징:인체공학전문가 Dr.Vessa Saikko(Helsinki University)와 기술 제휴하여 제작, UHMWPE(초고밀도 폴리에틸렌컵) 등의 재질에 대하여, 비구컵과(OR 정강이뼈 성장판) 대퇴부관절헤드의 실물로 마찰력(마찰계수)를 PIEOZ FORCE SENSOR로 매우 빠른속도 마찰력(마찰계수의) 변화를 측정 분석 한다. Measuring the joint friction and plotting the resulting Stribeck curve (the relationship between friction coefficient and the parameter velocity x viscosity x radius/load) is of fundamental interest in the design and development of better artificial joints. 속도—> 0.02 to 1 Hz, 하중—> 200 to 2,500 N, 마찰력측정—>PIEZO FORCE SENSOR
HFRR시험기,ASTM D6079, ISO/DIS 12156-2) 용도 : 왕복동형, 디이젤유의 친환형성 평가, Fuel Lubricity Test, ASTM
D6079,
마찰계수, Electrical Contact
Potential측정
회전식 4구식, 포볼 극압/내마모시험기--->볼베어링 및
핀온디스크등 다목적 마찰마모윤활시험기)
하중제어만 수동식(무게추 적용 방식이고) 나머지 모든 시험환경(마찰속도,온도등) 전자동 제어 방식. 고속 MAX 10,000RPM/20,000RPM/30,000RPM 확장 가능
변속기 오일 등의 전단안정성 시험 전용기= KRL SHEAR TEST 하중제어만 수동식(무게추 적용 방식이고) 나머지 모든 시험환경(마찰속도,온도 등) 전자동 제어 방식.

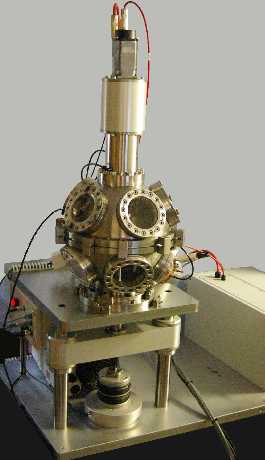

고진공 상태의 회전식 마찰마모윤활시험기 (진공환경:Atmospheric to 100 Picobar (10-5 Pa) ) 용도 : 20~2,000N의, 10~1,700rpm 진공환경의 고하중 마찰마모윤활 시험.
Pin On Disc(회전식)/포볼/thrus
washer/Spiral Orbit Test 등 다양한 추가 시험치구 장착 가능.
4구식-->포볼 내마모 극압 특성 시험기, 볼베어링 및 핀온디스크등 다목적회전식 마찰마모윤활시험기) 특징: 포볼 극압식/내마모성 평가 겸용, 포볼 Rolling Contact 피로도 시험 마찰회전속도: 최대 3,000rpm(옵션 최대 10,000rpm, 30,000rpm) 하중: 1,000N/10,000N(=1,000kg) 온도: 200도 습식/600도 건식 표준시험방식:매우 다양함
금속,세라믹등의 소재개발용 및 윤활제,그리스유등의 마찰마모윤활특성 평가를 정밀하게 수행하며, 핀(볼)온디스크회전식(1,2,3Pins)/Ocillating/Taper Roller Bearing/윤활전단성/LVFA 클러치/ Falex Pin on Vee Block/Block on RIng시험치구 적용/KRLS SHEAR TEST등.
모델 TE82 저가형 포볼 극압,내마모 전용시험기-->위에 사양 있습니다. FALEX 4BALL WEAR & EP 보다 높은 사야 입니다.
JASO M349,SAE 클러치,클러치오일 마찰특성 시험기 특징:클러치의 마찰마모윤활특성 JASO M349, SAE규격에 의한 시험,
다양한 클러치 사이즈시험과, CV JOINT,Thrust washer,
Pin & Vee Block시험 등 가능.
1N~1,000N(저하중~중고하중) 정밀 제어 전자동 공압 회전식 핀온 디스크 시험기 하중제어 시스템에
Air Bearing 장착으로 저 하중 제어가 정밀합니다.
고속
옵션 추가 30,000rpm 까지 가능합니다.
드로 비드 시험기 -->고압, 사출, 인발,성형 기계에서 마찰마모윤활 및 구름, STICK/SLIP 특성 시험분석) 프레팅 시험기 (진동 마모 시험기)
프레팅 시험기 (진동 마찰력 시험기)
—>Roller Bearing, 탄성유체윤활,
구름접촉피로도, PITTING, WHITE ETCHING LAYER 시험
(WEL은 철도 레일과 휠 상호접촉면에서, 급가속 급정지의 현상이
계속적으로 발생하면서 표면에 피로가
누적되어 발생되는 표면층을 의미한다).
Pitting/Rolling contact fatigue/Rollling Element bearing
test—>Max 10,000N and Max 40,000N, Max 10,000RPM)
추가
옵션 MAX30,000RPM—>RCF2 포볼식 회전식 사양에서 초고속 최대 30,000RPM 시험 가능

RCF 3 ROLLING CONTACT FATIGUE MACHINE
(베어링 소재의 초고속 구름접촉 피로도 시험기--> 3 ROLLER 타입으로--> MAX 120,000RPM 초고속 피로 시험 효과)
RCF 4 ROLLING CONTACT FATIGUE MACHINE
RCF 구름접촉피로도 베어링 시험기 (수직 축 중심 하중 적용, Axial Load) 볼 베어링, 롤러 베어링 등 시험 가능.
RCF, 베어링 소재의 구름접촉피로도 빠른 시험 장치--> 스리 볼온 로드 타입 (3개의 볼로 봉 모양의 베어링 소재를 3배속으로 시험 가능)
저어널 베어링 마찰력 마모 시험기(6개 샘플 동시 시험)   SRV 시험기 가격이 너무 비싼 것에 대하여, 동일시험제어 방식으로 ASTM
중요 시험 수행,(프레팅등 시험 가능)
ASTM5706/5707/6425/7127 시험 수행
최대 왕복 속도—>100HZ, 최대적용하중—>2,000N
아래 영국 PHOENIX사가 개발한 다양한 TRIBOMETER 자료 추가적으로
보실 수 있습니다.
|
| DN 66 SCREW TENSION/FRICTION TEST MACHINE(스크루 인장 및 마찰력) | ||
 |
||
|
DN222 Four/Six Station Journal Bearing Test Rig(저어널 베어링 마모시험) | ||
 |
|
|
|
|
